Обзор проекта
Российскому предприятию автомобильной промышленности потребовалось обновить грузоподъёмное оборудование для производственного цеха. В процессе изготовления и обслуживания автомобилей необходимо регулярно перемещать пресс-формы, заготовки и другие тяжёлые компоненты между зоной хранения и производственной линией.
Масса отдельных пресс-форм достигала 10 тонн, поэтому существующее оборудование уже не обеспечивало требуемую производительность и удобство работы. Дополнительными требованиями заказчика стали ограниченное пространство цеха, плавное перемещение груза и возможность точного позиционирования пресс-форм при установке.
После получения технического запроса специалисты Nucleon разработали решение с учётом размеров производственного помещения, характера грузов и требований к режиму работы. В качестве основного оборудования был выбран однобалочный мостовой кран европейского типа грузоподъёмностью 10 тонн.
Требования заказчика
Перед проектированием необходимо было решить несколько основных задач:
- обеспечить безопасное перемещение грузов массой до 10 тонн;
- адаптировать пролёт крана к существующей конструкции производственного цеха;
- обеспечить плавный подъём и перемещение пресс-форм;
- обеспечить удобное позиционирование груза при монтажных операциях;
- предусмотреть необходимые устройства защиты и ограничения движения;
- подобрать оборудование с учётом действующих требований и условий эксплуатации в России.
Особое внимание уделялось габаритам цеха. Конструкция крана должна была обеспечить необходимую рабочую зону без существенного вмешательства в существующую производственную инфраструктуру.
Решение Nucleon

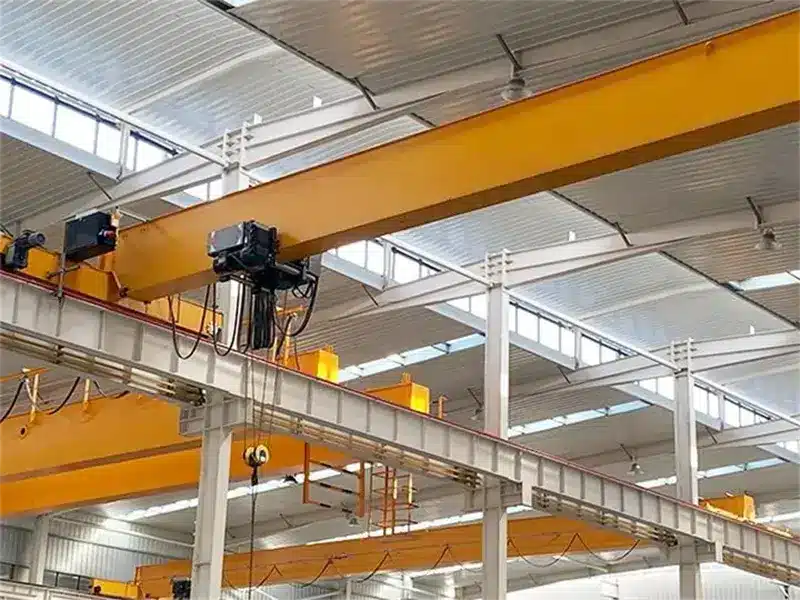

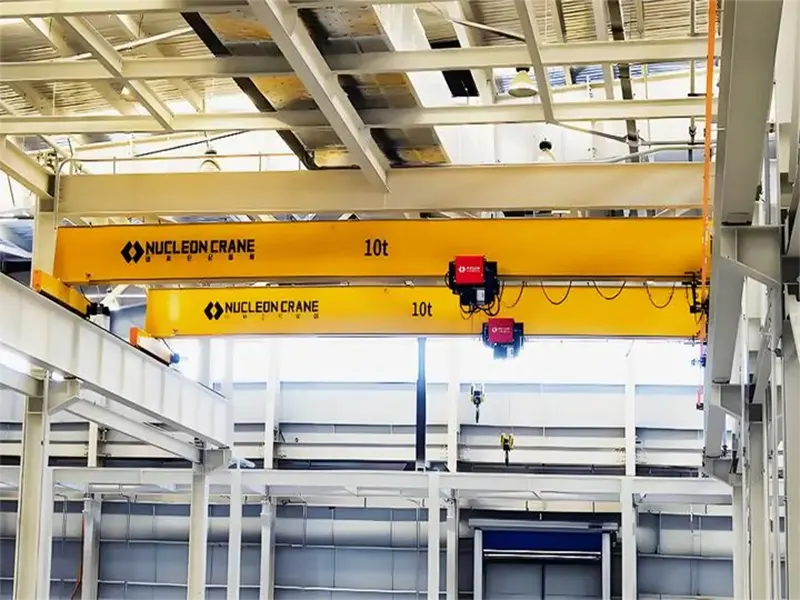

Для проекта был разработан однобалочный мостовой кран грузоподъёмностью 10 тонн с пролётом 24 м. Кран предназначен для перемещения пресс-форм и сырья в пределах производственного помещения.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип крана | Однобалочный мостовой кран |
| Исполнение | Европейский тип |
| Грузоподъёмность | 10 тонн |
| Пролёт | 24 м |
| Основная область применения | Автомобильное производство |
| Подъёмный механизм | Электрическая таль |
| Управление | Радиоуправление |
| Привод | Частотное регулирование |
| Проектирование | С учётом требований FEM |
| Применимые стандарты | EN 15011 и другие применимые нормы |
| Соответствие | ЕАС / необходимые документы в зависимости от комплектации и поставки |
Плавное перемещение и позиционирование груза
Для работы с тяжёлыми пресс-формами важны не только грузоподъёмность, но и управляемость крана. Поэтому в системе управления предусмотрено частотное регулирование скорости механизмов.
Плавный разгон и торможение помогают снизить раскачивание груза при перемещении и сделать позиционирование более удобным. Это особенно важно при установке пресс-форм на производственном оборудовании.
При необходимости кран может комплектоваться дополнительными функциями управления, включая решения для ограничения раскачивания груза и более точного позиционирования.
Радиоуправление
Кран оснащён системой дистанционного управления. Оператор может выбирать подходящее положение для управления оборудованием и контролировать основные движения крана без постоянного нахождения непосредственно возле шкафа управления.
Такой вариант особенно удобен при перемещении крупногабаритных пресс-форм, когда необходимо хорошо видеть рабочую зону и положение груза.
Система безопасности
В зависимости от комплектации и требований проекта кран может оснащаться комплексом защитных устройств, включая:
- защиту от перегрузки;
- концевые выключатели механизмов;
- ограничение верхнего и нижнего положения подъёма;
- ограничители перемещения крана и тележки;
- аварийную остановку;
- электрические блокировки и другие необходимые устройства безопасности.
Окончательный состав оборудования определяется на этапе технического проектирования с учётом условий эксплуатации и требований заказчика.

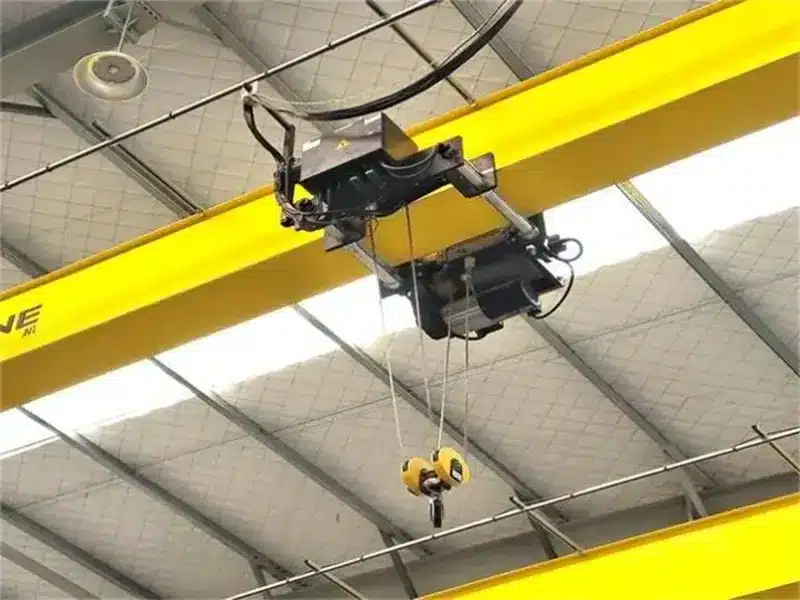

Электрическая таль европейского типа
В качестве подъёмного механизма используется компактная электрическая таль европейского типа. Такая конструкция позволяет эффективно использовать доступное пространство цеха и обеспечить необходимую высоту подъёма.
Выбор конкретной модели тали выполняется с учётом грузоподъёмности, высоты подъёма, режима работы и параметров кранового пролёта.
Условия эксплуатации в России
При поставке оборудования для российских предприятий учитываются климатические и производственные условия конкретного объекта.
Если кран эксплуатируется в регионе с низкими температурами, конструкционные материалы, электрооборудование, кабели и другие компоненты подбираются с учётом фактического диапазона температур. Для холодных регионов может потребоваться специальное исполнение оборудования для работы при отрицательных температурах.
При этом конкретные требования к температуре эксплуатации определяются для каждого проекта отдельно.
Результат проекта
После ввода оборудования в эксплуатацию предприятие получило новое решение для регулярного перемещения пресс-форм и сырья в производственном цехе.
Однобалочный мостовой кран грузоподъёмностью 10 тонн обеспечивает необходимую рабочую зону, плавное перемещение тяжёлых грузов и удобное позиционирование при производственных операциях.
Использование радиоуправления и современных систем управления также упрощает работу оператора и позволяет эффективнее организовать грузопоток внутри цеха.
