Описание крана

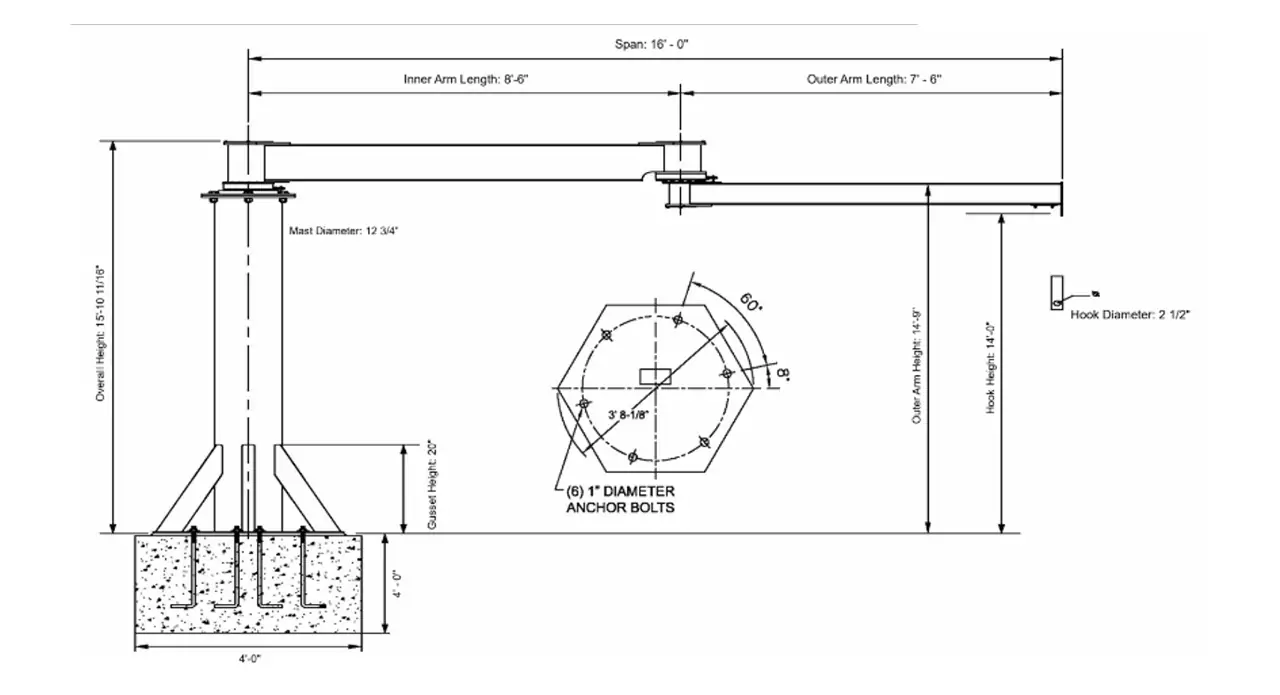

Конструкция и компоненты

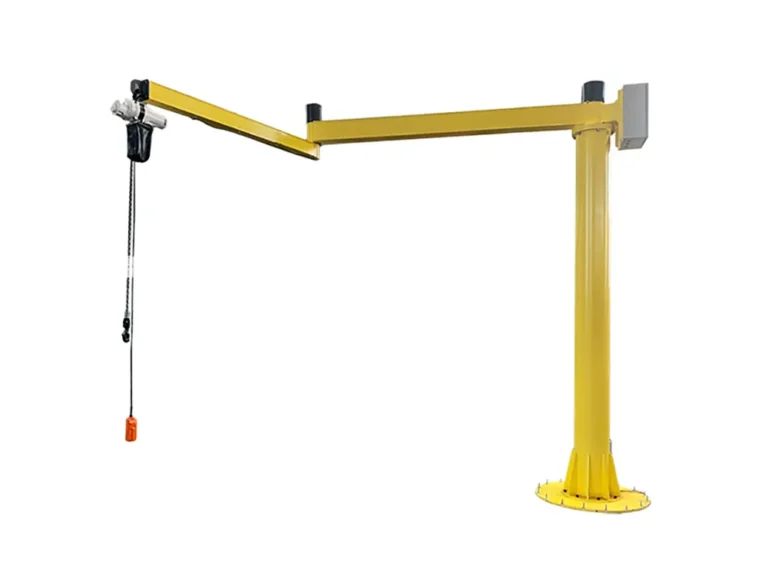

Двухплечевой консольный кран представляет собой консольный кран со складной стрелой и сервоприводной электрической талью или электрической цепной талью в качестве подъёмного механизма.

Основные элементы конструкции:

• колонна;
• основная стрела;
• шарнирная стрела;
• электрическая таль.

Основная стрела поворачивается вокруг колонны, а шарнирная секция — вокруг основной стрелы. Поворот стрелы осуществляется вручную, что позволяет оператору быстро и точно позиционировать груз.

Грузозахватное устройство электрической тали может комплектоваться траверсой, специальным захватом, вакуумной присоской и другим оборудованием в зависимости от выполняемой операции.

Для управления доступны различные варианты:

• коаксиальная рукоятка с кнопочным управлением;
• коаксиальная скользящая рукоятка;
• сенсорная панель управления;
• рукоятка с плавной регулировкой скорости;
• беспроводной пульт дистанционного управления.

В зависимости от условий эксплуатации возможно индивидуальное исполнение оборудования. Дополнительные функции могут настраиваться через расширительный порт системы управления.

Технические характеристики

Параметр	BZS0.5	BZS0.25	BZS0.125
Номинальная грузоподъёмность, (кг )	500	250	125
Угол поворота,( °)	0–360	0–360	0–360
Скорость подъёма, (м/мин)	10/2,5 - 1,25/5	10/2,5 - 1,25/5	1,25/5

Преимущества

• Изогнутая конструкция стрелы уменьшает мёртвую зону крюка и увеличивает рабочую зону, позволяя работать в сложных условиях.
• Объединённое управление поворотом и подъёмом повышает скорость и эффективность выполнения погрузочно-разгрузочных операций.
• Высокий рабочий класс, регулируемая скорость и быстрая реакция на команды оператора позволяют использовать кран на производственных линиях с интенсивным рабочим циклом.
• Переключение между ручным и подвесным управлением обеспечивает удобную адаптацию к различным рабочим операциям.
• Точное позиционирование точки подъёма обеспечивает аккуратное перемещение и установку груза.
• Двойная система ограничения хода повышает безопасность и снижает риск возникновения аварийных ситуаций.
• Прочная конструкция отличается высокой несущей способностью, плавным подъёмом, низким уровнем шума и стабильной работой.
• Простая установка и эксплуатация, а также конструкция с минимальными требованиями к техническому обслуживанию помогают сократить затраты времени и эксплуатации.

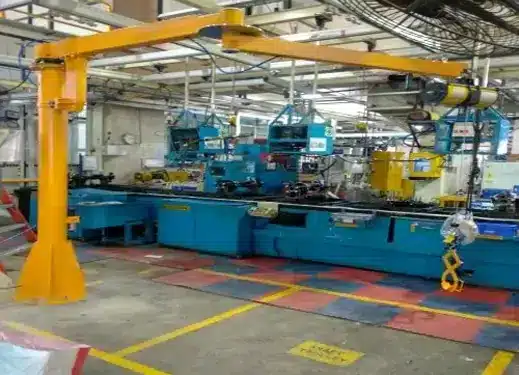

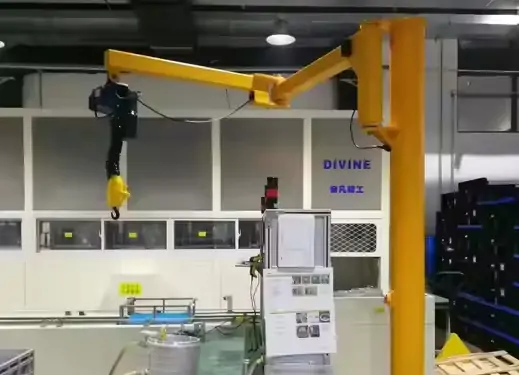

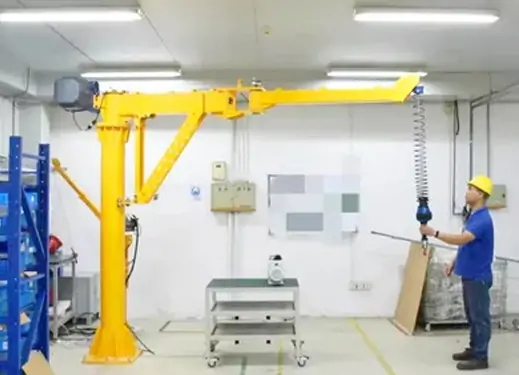

Применение двухплечевого консольного крана

Автомобильное производство

• Автоматизированные сборочные линии: точный захват и установка деталей для повышения эффективности автоматизированной сборки.
• Сварка кузова: совместная работа со сварочными роботами для точного позиционирования и сварки элементов кузова.
• Окрасочные цеха: подъём и перемещение кузовов и деталей с минимальным риском ударов и загрязнения.

Машиностроение

• Загрузка и разгрузка станков: быстрая и точная установка заготовок в рабочую зону станка и их последующее извлечение.
• Замена пресс-форм и оснастки: безопасный подъём и замена тяжёлых пресс-форм, снижение физической нагрузки на персонал.
• Техническое обслуживание оборудования: демонтаж, установка и ремонт отдельных узлов оборудования благодаря гибкому позиционированию груза.

Складская логистика

• Укладка грузов на складе: эффективное штабелирование и перемещение грузов с более рациональным использованием складского пространства.
• Подача материалов на производственную линию: точная доставка материалов на заданные рабочие места для повышения эффективности производственного процесса.
