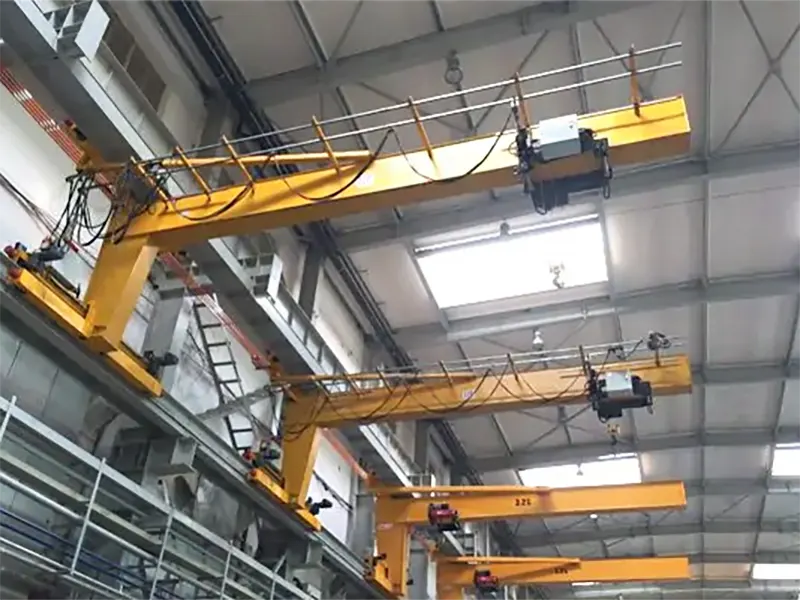

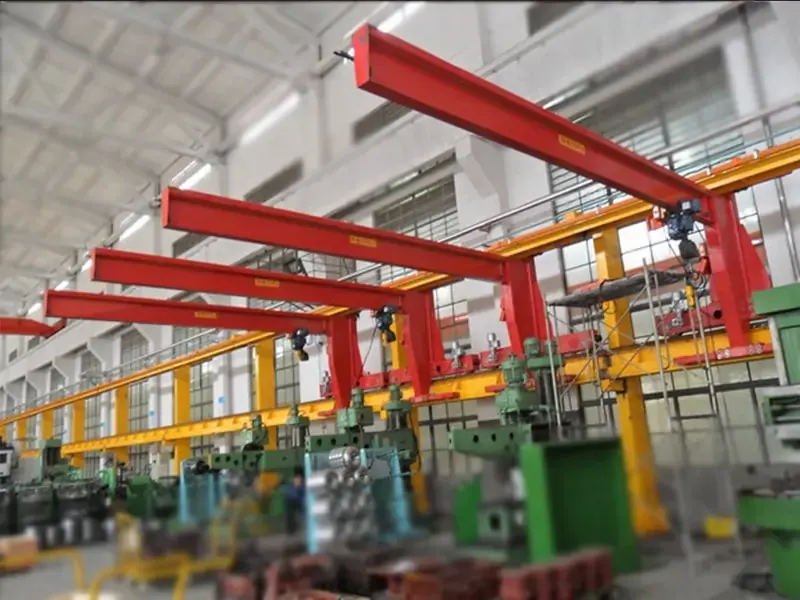

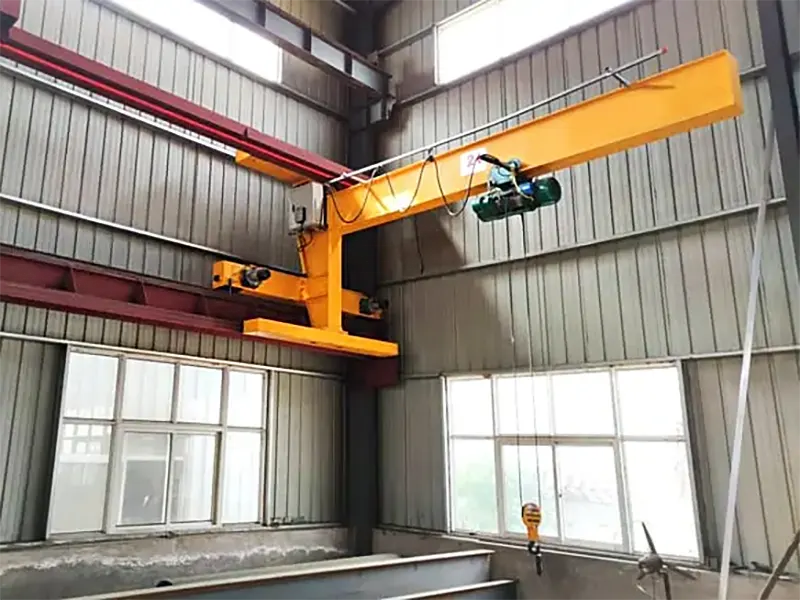

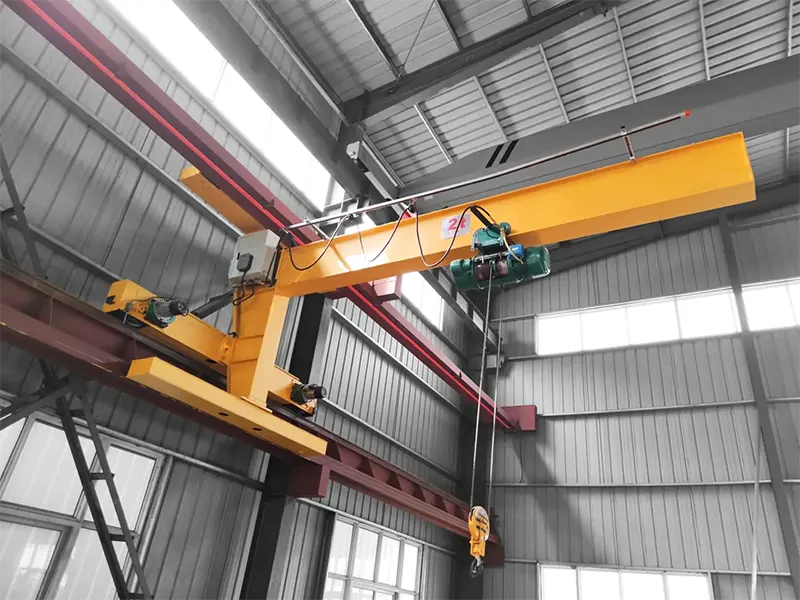

Настенный передвижной консольный кран разработан на основе конструкции традиционного колонного консольного крана. Он представляет собой разновидность консольного крана, предназначенную для перемещения вдоль стены или другой несущей конструкции по установленному на высоте ходовому рельсу.
Настенный передвижной консольный кран, также известный как настенный консольный кран с передвижением вдоль стены, представляет собой компактное грузоподъёмное оборудование для эффективной транспортировки материалов вдоль стен или высоко расположенных несущих конструкций.
В отличие от напольных консольных кранов, он не требует свободного пространства на полу и устройства отдельного бетонного фундамента. Поэтому такой кран особенно подходит для производственных цехов, сборочных линий и складов с ограниченной площадью пола.
Кран перемещается по рельсам типа ASCE с помощью электрического механизма передвижения. Это обеспечивает плавное перемещение грузов вдоль рабочей зоны и позволяет эффективно использовать пространство без помех для работы мостового крана.
Грузоподъёмность может достигать 10 т, а вылет и другие основные параметры могут быть адаптированы под конкретные условия эксплуатации. Это позволяет использовать оборудование для различных задач по подъёму и перемещению грузов.
Оборудование имеет специальную конструкцию крепления рельса. Ходовой рельс устанавливается непосредственно на бетонные колонны производственного здания, обеспечивая точное продольное перемещение крана.
Основные операции выполняются электрической талью. Она обеспечивает вертикальный подъём и опускание груза, а также горизонтальное перемещение по консоли. Такая конструкция особенно эффективна на крупных производственных площадях и складах, где требуется широкая зона обслуживания.
Настенный передвижной консольный кран разработан на основе традиционной конструкции консольного крана. Он предназначен для перемещения вдоль стены или другой несущей конструкции по установленному на высоте ходовому рельсу.
Основные элементы оборудования включают:
Ходовой рельс может быть закреплён непосредственно на бетонных колоннах здания. Это позволяет организовать продольное перемещение крана вдоль производственного помещения без использования напольных опор.

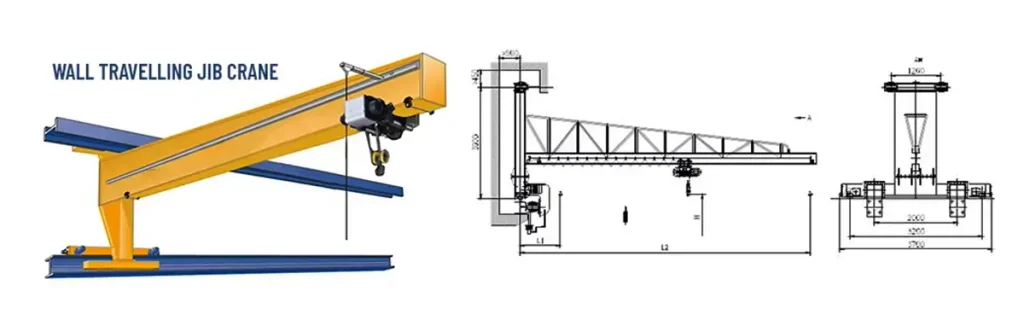

Кран состоит из кронштейна, консоли и электрической тали. Компактная конструкция упрощает монтаж и позволяет эффективно использовать производственное пространство.
Консоль может поворачиваться на 180°, обеспечивая гибкое обслуживание рабочей зоны. Это позволяет перемещать грузы между несколькими рабочими позициями.
Оборудование может устанавливаться непосредственно на колонны или другие подходящие несущие конструкции здания. Высота и положение установки выбираются с учётом конкретных условий эксплуатации.
Кран не требует напольных опор и отдельного фундамента. Это позволяет сохранить свободное пространство на полу и организовать подъём и перемещение грузов в нескольких направлениях.
Конструкция подходит для частых подъёмов и перемещения грузов на относительно небольшие расстояния. Кран помогает снизить физическую нагрузку на персонал и повысить производительность работ.
Конструкция оборудования относительно проста. Это облегчает эксплуатацию, техническое обслуживание и замену основных компонентов, помогая снизить эксплуатационные затраты.
Электрический привод обеспечивает плавное перемещение и подъём груза. При правильном подборе оборудования это позволяет повысить эффективность грузоподъёмных операций и снизить энергозатраты.

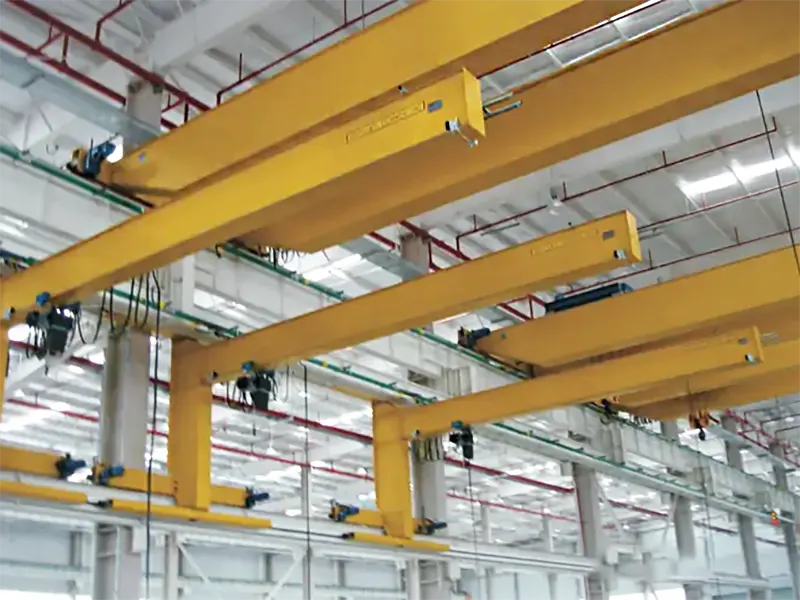

Настенно-передвижные консольные краны применяются в производственных цехах и складских помещениях с большой шириной пролёта и значительной высотой здания. Они особенно эффективны там, где подъёмные операции часто выполняются вдоль стен или рядом с производственными линиями.
Оборудование может использоваться на:
Кран используется для перемещения материалов вдоль производственной линии, монтажа и обслуживания тяжёлого оборудования, а также погрузки и разгрузки станков.
Оборудование подходит для погрузки и разгрузки товаров, работы с грузами на высоте и перемещения материалов в крупных складских и логистических комплексах.
Кран может использоваться для подъёма тяжёлых деталей, перемещения полуфабрикатов и готовой продукции, а также для обслуживания и ремонта оборудования производственной линии.
Правильный выбор консольного крана позволяет повысить эффективность грузоподъёмных операций и обеспечить безопасную эксплуатацию оборудования.
Nucleon предлагает различные типы консольных кранов, включая:
Мы подбираем конструкцию с учётом грузоподъёмности, рабочего радиуса, высоты подъёма, длины рабочей зоны, режима работы и условий установки.
Свяжитесь с техническими специалистами Nucleon, чтобы получить оптимальное, надёжное и экономичное решение для ваших задач.
| Грузоподъемность | Тонн | 0.5 | 1 | 2 | 3 | 5 | 10 |
| Высота подъема | M | 6, 9, 12, 18, 24, 30 | |||||
| Консоль | M | 1 | 1,2 | 1,5 | |||
| Рабочая система | A3 | ||||||
| Нормальная скорость подъема | м/мин | 8 | 7 | ||||
| Медленная скорость подъема | 0,8 | 0,7 | |||||
| Скорость передвижения тележки | 20/30 | ||||||
| Скорость передвижения крана | 8~40 | 2~20 | |||||
| Источник питания | 3 фазы A.C. 50hz 380V или под заказ | ||||||
| Температура рабочей среды | -20℃~+45℃ | ||||||
| Может быть спроектирован и изготовлен в соответствии с требованиями вашего завода. | |||||||
Nucleon — профессиональный производитель и поставщик настенно-передвижных консольных кранов и другого грузоподъёмного оборудования. Более 20 лет опыта в производстве позволяет нам разрабатывать надёжные решения для различных промышленных условий.
Краны изготавливаются из высококачественной стали и комплектуются точными механическими и электрическими системами. В зависимости от конструкции грузоподъёмность оборудования может составлять от 0,5 до 10 т, а угол поворота консоли — от 180° до 360°.
Оборудование подходит для производственных цехов, складов, портов и других объектов, где важно эффективно использовать ограниченное пространство.
Продукция может поставляться в соответствии с международными требованиями и комплектоваться необходимой технической документацией. В зависимости от проекта доступны дополнительные функции, включая частотное регулирование скорости и систему защиты от раскачивания груза.
Nucleon имеет развитую систему экспортных поставок и поставляет грузоподъёмное оборудование заказчикам в различных странах Европы, Америки и Юго-Восточной Азии.
Для нестандартных проектов инженерная команда Nucleon может разработать индивидуальное решение с учётом условий установки и требований заказчика — от проектирования оборудования до его поставки и ввода в эксплуатацию.
Чтобы получить подробные технические характеристики, подобрать конфигурацию или запросить коммерческое предложение на настенный передвижной консольный кран, свяжитесь с нашими специалистами.
