Настенный поворотный консольный кран - это малогабаритное грузоподъемное оборудование. Структура настенного консольного крана довольно проста и компактна.
В условиях дефицита производственных площадей эффективный и безопасный подъем грузов в ограниченном пространстве становится актуальной задачей для многих руководителей. Настенный поворотный консольный кран — это легкое подъемное оборудование с креплением на стену или несущую колонну, которое благодаря отсутствию опор на полу и точному обслуживанию полукруглых зон идеально подходит для работы у стен.

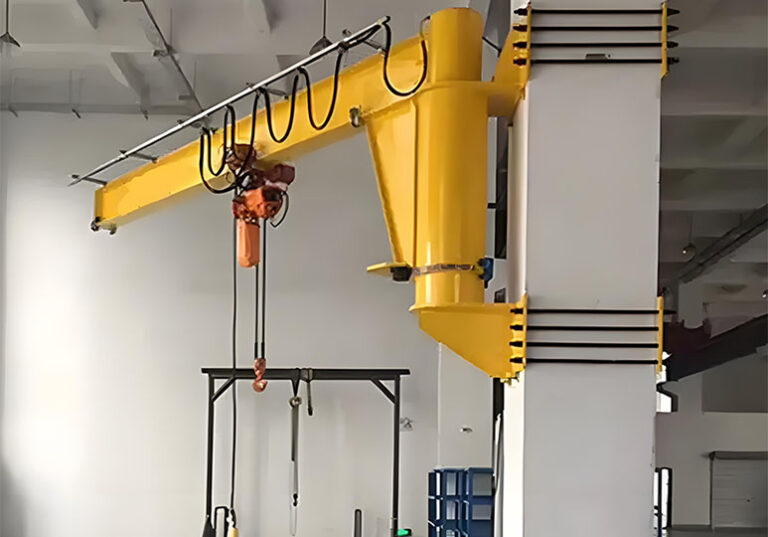

Настенный поворотный консольный кран представляет собой подъемный механизм, закрепленный непосредственно на несущей стене цеха или стальной колонне. В отличие от моделей на отдельно стоящей колонне, всю нагрузку здесь принимает на себя строительная конструкция здания, поэтому оборудование вообще не занимает ценную площадь пола, что оптимально для тесных проходов и загроможденных цехов.

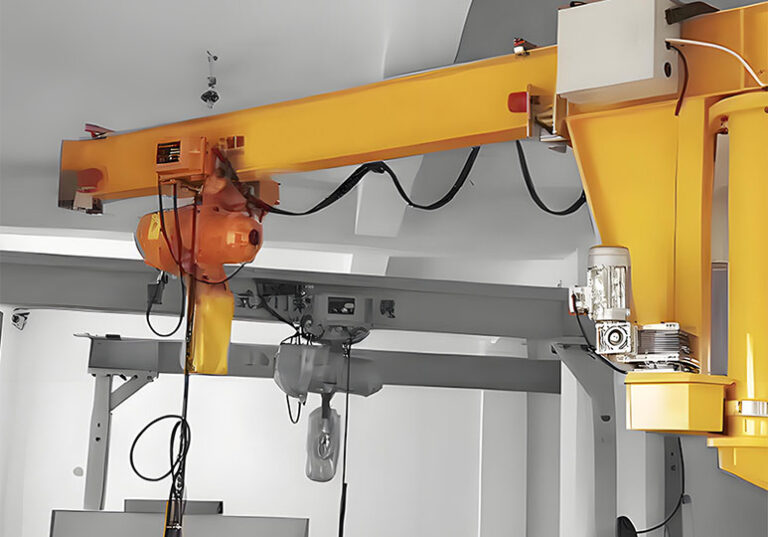

Конструкция состоит из опорного кронштейна, консольной стрелы, поворотного узла и подъемного механизма (электрической или ручной тали). Стрела обычно поворачивается в диапазоне до 180°, а таль перемещается вдоль нее по горизонтали, обслуживая пристенную зону.
Главное преимущество оборудования — отсутствие опор на полу. Не требуется заливать фундамент или ставить колонны, что освобождает проходы. На старых заводах или в плотно заставленных цехах это повышает эффективность использования рабочей зоны более чем на 30%.
Это самый важный нюанс при подборе. Кран монтируется только на прочные бетонные стены (толщиной от 300 мм) или двутавровые колонны с полкой от 150 мм. Категорически запрещено крепить его к пустотелому кирпичу из-за риска разрушения кладки. Перед установкой инженеры обязаны рассчитать несущую способность стены.
Стандартные модели рассчитаны на вес от 0,125 до 2 тонн, а длина стрелы обычно не превышает 4 метров. Они подходят для легких и средних грузов в пределах полукруглой зоны обслуживания у стены.
| Критерий сравнения | Настенный консольный кран | Напольный колонный кран |
|---|---|---|
| Занимаемая площадь | Ноль (полностью свободен) | Требуется фундамент 1–2 кв. м |
| Способ монтажа | Крепление к стене или колонне | Заливка бетонного основания в пол |
| Угол поворота | До 180° (полукруглая зона) | 180°–360° (полный или частичный круг) |
| Грузоподъемность | 0,125 т – 2 т (легкие грузы) | 0,25 т – 5 т (для тяжелых задач) |
| Сроки монтажа | Быстрый монтаж при готовом основании | Требуется время на застывание бетона |
| Перенос на новое место | Практически невозможен | Возможен при демонтаже фундамента |
Область применения полностью соответствует принципу «экономия места и работа у стены»:

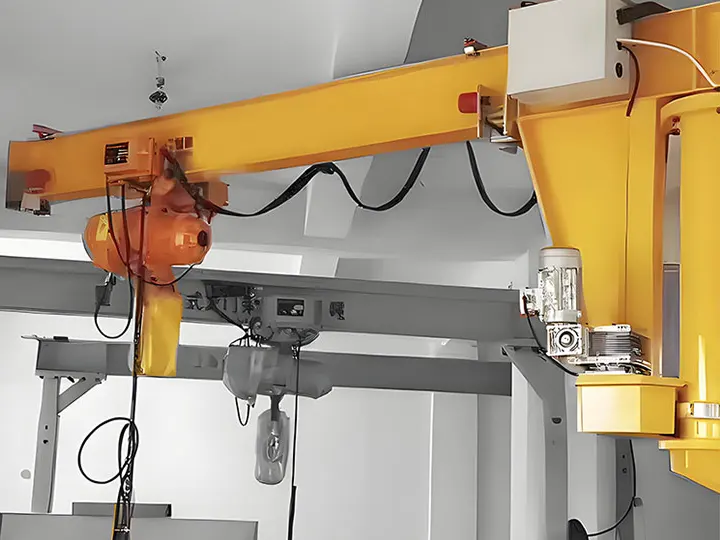

Если планируете купить консольный кран настенный поворотный, и установку подъемного устройства у стены, данный тип оборудования станет отличным выбором. Однако для открытых площадок в центре цеха с необходимостью кругового охвата на 360° лучше выбрать настенный поворотный консольный кран. Перед покупкой обязательно проконсультируйтесь со специалистами для точного расчета проекта.
| Грузоподъемность (т) | 0,25 | 0,5 | 1 | |||||||
| Высота подъема (м) | 5 | 5,5 | 6 | 5 | 5,5 | 6 | 5 | 5,5 | 6 | |
| Радиус действия (м) | 4 | 4,5 | 5 | 4 | 4,5 | 5 | 4 | 4,5 | 5 | |
| Рабочая система | A3 | |||||||||
| Скорость подъема (м/мин) | низкая скорость | 0,8 | ||||||||
| нормальная скорость | 8 | |||||||||
| Скорость циркуляции (м/мин) | 20 | |||||||||
| Угол поворота (градус) | 180 | |||||||||
| Высота центра (м) | 1,2 | 1,6 | 2,56 | |||||||
